THREE.jsでオリジナルのポストプロセスをやってみる

2017/12/17

前回オフスクリーンレンダリングについて書きました。

今回は、オフスクリーンレンダリングを利用して、ポストプロセスをやってみたいと思います。

ポストプロセスを簡単に言うと、作成済みのシーンに対して、あとから何か処理を行うことです。

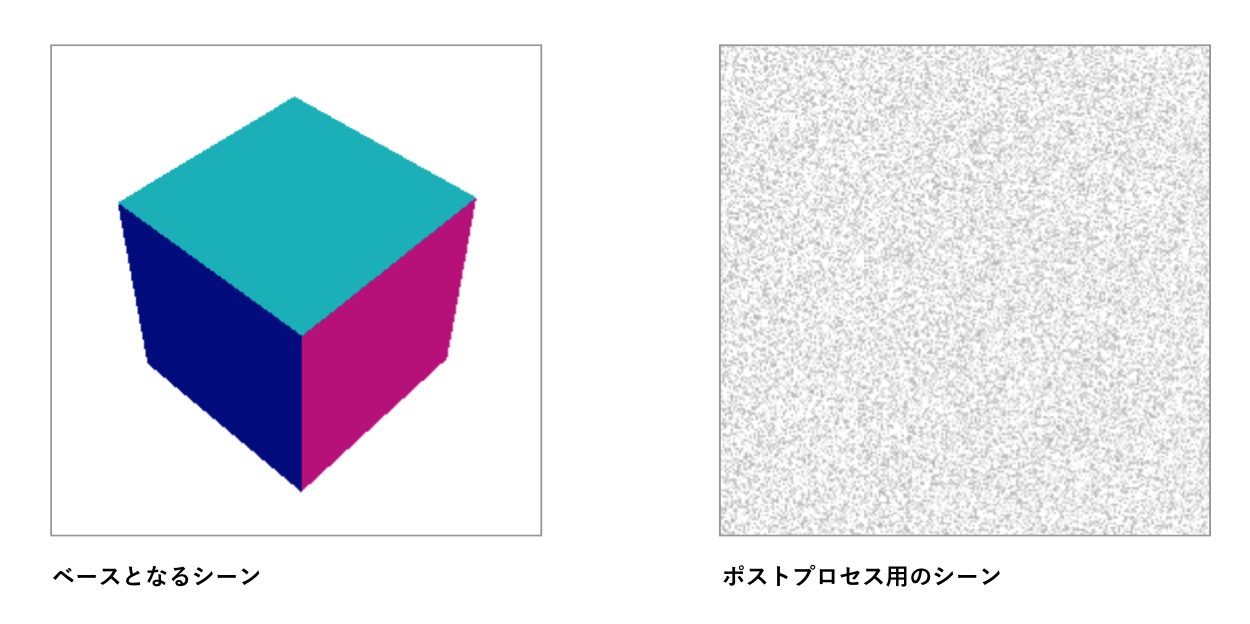

今回は以下のような2つのシーンを掛け合せてみようと思います。

ベースとなるシーンを描く

まずはベースとなるシーンをオフスクリーンレンダリングして、その情報をテクスチャとしてシェーダーに情報を送ります。 この時点では何も表示されません。

JS

const baseVert = require('./../shader/base.vert');
const baseFrag = require('./../shader/base.frag');

var theta = 0;

// ベースの描画処理(renderTarget への描画用)
baseScene = new THREE.Scene();

//ベースの描画処理用カメラ
baseCamera = new THREE.PerspectiveCamera(50, windowWidth / windowHeight, 0.1, 1000);
baseCamera.position.z = 20;

//ベース用のマテリアルとジオメトリ
var baseGeometry = new THREE.BoxGeometry(5, 5, 5);
var baseMaterial = new THREE.ShaderMaterial({
    vertexShader: baseVert,
    fragmentShader: baseFrag
});
var baseMesh = new THREE.Mesh(baseGeometry, baseMaterial);
baseScene.add(baseMesh);

//オフスクリーンレンダリング用
renderTarget = new THREE.WebGLRenderTarget(windowWidth, windowHeight, {
    magFilter: THREE.NearestFilter,
    minFilter: THREE.NearestFilter,
    wrapS: THREE.ClampToEdgeWrapping,
    wrapT: THREE.ClampToEdgeWrapping
});

render();

function render() {

     theta += 0.01;

     baseMesh.rotation.set(theta,theta,0);

    //オフスクリーンレンダリング
    renderer.setClearColor(new THREE.Color(0xffffff), 1.0);
    renderer.render(baseScene, baseCamera, renderTarget);

    requestAnimationFrame(render);
}

頂点シェーダー

varying vec3 vNormal;

void main() {
  vNormal = normalMatrix * normal;
  gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
}

フラグメントシェーダー

precision mediump float;

varying vec3 vNormal;

void main(){
    gl_FragColor = vec4(vec3(vNormal),1.0) ;
}

ポストプロセス用のシーンを描く

ポストプロセスは通常画面全体に対して適応します。 その為、画面全体を覆うポリゴンを作成します。

const postVert = require('./../shader/post.vert');
const postFrag = require('./../shader/post.frag');

var clock = new THREE.Clock();
var time = 0.0;

//ポストプロセス用
postScene = new THREE.Scene();
postCamera = new THREE.PerspectiveCamera(60, windowWidth / windowHeight, 0.1, 1000);
postCamera.position.z = 20;

//ポストプロセス用ジオメトリ、マテリアル
var postGeometry = new THREE.Geometry();

postGeometry.vertices = [
    new THREE.Vector3(-1.0 * aspect, 1.0, 0.0),
    new THREE.Vector3(1.0 * aspect, 1.0, 0.0),
    new THREE.Vector3(-1.0 * aspect, -1.0, 0.0),
    new THREE.Vector3(1.0 * aspect, -1.0, 0.0)
];

postGeometry.faces = [
    new THREE.Face3(0, 2, 1),
    new THREE.Face3(1, 2, 3)
];

var postUniforms = {
    'uTex': {
        type: 't',
        //ベース用シーンをテクスチャとして渡す
        value: renderTarget
    },
    'uTime': {
        type: 'f',
        value: time
    }
};

var postMaterial = new THREE.ShaderMaterial({
    uniforms: postUniforms,
    vertexShader: postVert,
    fragmentShader: postFrag
});

var postMesh = new THREE.Mesh(postGeometry, postMaterial);
postScene.add(postMesh);

render();

function render() {

    //画面にレンダリング
    renderer.setClearColor(new THREE.Color(0x000000), 1.0);
    renderer.render(postScene, postCamera);

    requestAnimationFrame(render);
}

頂点シェーダー

varying vec2 vUv;

void main() {
  gl_Position = vec4( position, 1.0 );
  //uv座標はpositionをそのまま使う。中央の座標の(0.0,0.0)にする為 +1.0) * 0.5する
   vUv = (position.xy + 1.0) * 0.5;
}

フラグメントシェーダー

precision mediump float;
varying vec2 vUv;
uniform float uTime;

//ベースシーンのレンダリング結果
uniform sampler2D uTex;

float rnd(vec2 n){
    return fract(sin(dot(n, vec2(12.9898, 4.1414))) * 43758.5453);
}

void main(){

    float n = rnd(gl_FragCoord.st + mod(uTime, 10.0)) * 0.5 + 0.7;

    gl_FragColor = texture2D(uTex, vUv) * vec4(vec3(n),1.0);
}

ベース用シーンとポストプロセス用シーンを組み合わせる

両方合わせると以下のようになります。

const baseVert = require('./../shader/base.vert');
const baseFrag = require('./../shader/base.frag');
const postVert = require('./../shader/post.vert');
const postFrag = require('./../shader/post.frag');


window.onload = function () {

    var renderer;
    var postCamera, postScene;
    var baseCamera, baseScene;
    var renderTarget;
    var theta = 0;
    var clock = new THREE.Clock();
    var time = 0.0;

    var windowWidth = window.innerWidth;
    var windowHeight = window.innerHeight;

    var aspect = windowWidth / windowHeight;

    // rendererの作成
    var renderer = new THREE.WebGLRenderer();
    renderer.setClearColor('#CCC');

    // canvasをbodyに追加
    document.body.appendChild(renderer.domElement);

    // canvasをリサイズ
    renderer.setSize(windowWidth, windowHeight);

    // ベースの描画処理(renderTarget への描画用)
    baseScene = new THREE.Scene();

    //ベースの描画処理用カメラ
    baseCamera = new THREE.PerspectiveCamera(50, windowWidth / windowHeight, 0.1, 1000);
    baseCamera.position.z = 20;

    var baseUniforms = {

        'uResolution': {
            type: 'v2',
            value: new THREE.Vector2(windowWidth, windowHeight)
        }
    };

    //ベース用のマテリアルとジオメトリ
    var baseGeometry = new THREE.BoxGeometry(5, 5, 5);
    var baseMaterial = new THREE.ShaderMaterial({
        uniforms: baseUniforms,
        vertexShader: baseVert,
        fragmentShader: baseFrag
    });
    var baseMesh = new THREE.Mesh(baseGeometry, baseMaterial);
    baseScene.add(baseMesh);

    //オフスクリーンレンダリング用
    renderTarget = new THREE.WebGLRenderTarget(windowWidth, windowHeight, {
        magFilter: THREE.NearestFilter,
        minFilter: THREE.NearestFilter,
        wrapS: THREE.ClampToEdgeWrapping,
        wrapT: THREE.ClampToEdgeWrapping
    });

    //ポストプロセス用
    postScene = new THREE.Scene();
    postCamera = new THREE.PerspectiveCamera(60, windowWidth / windowHeight, 0.1, 1000);
    postCamera.position.z = 20;

    //ポストプロセス用ジオメトリ、マテリアル
    var postGeometry = new THREE.Geometry();

    postGeometry.vertices = [
        new THREE.Vector3(-1.0 * aspect, 1.0, 0.0),
        new THREE.Vector3(1.0 * aspect, 1.0, 0.0),
        new THREE.Vector3(-1.0 * aspect, -1.0, 0.0),
        new THREE.Vector3(1.0 * aspect, -1.0, 0.0)
    ];

    postGeometry.faces = [
        new THREE.Face3(0, 2, 1),
        new THREE.Face3(1, 2, 3)
    ];

    var postUniforms = {
        'uTex': {
            type: 't',
            value: renderTarget
        },
        'uTime': {
            type: 'f',
            value: time
        }
    };

    var postMaterial = new THREE.ShaderMaterial({
        uniforms: postUniforms,
        vertexShader: postVert,
        fragmentShader: postFrag
    });

    var postMesh = new THREE.Mesh(postGeometry, postMaterial);
    postScene.add(postMesh);

    render();

    function render() {

        theta += 0.01;

        baseMesh.rotation.set(theta, theta, 0);

        time = clock.getElapsedTime();
        postMaterial.uniforms.uTime.value = time;

        //オフスクリーンレンダリング
        renderer.setClearColor(new THREE.Color(0xffffff), 1.0);
        renderer.render(baseScene, baseCamera, renderTarget);

        //画面にレンダリング
        renderer.setClearColor(new THREE.Color(0x000000), 1.0);
        renderer.render(postScene, postCamera);

        requestAnimationFrame(render);
    }
};

表示結果

See the Pen wpKZEd by nogson (@satofaction) on CodePen.
